Présentation du produit:

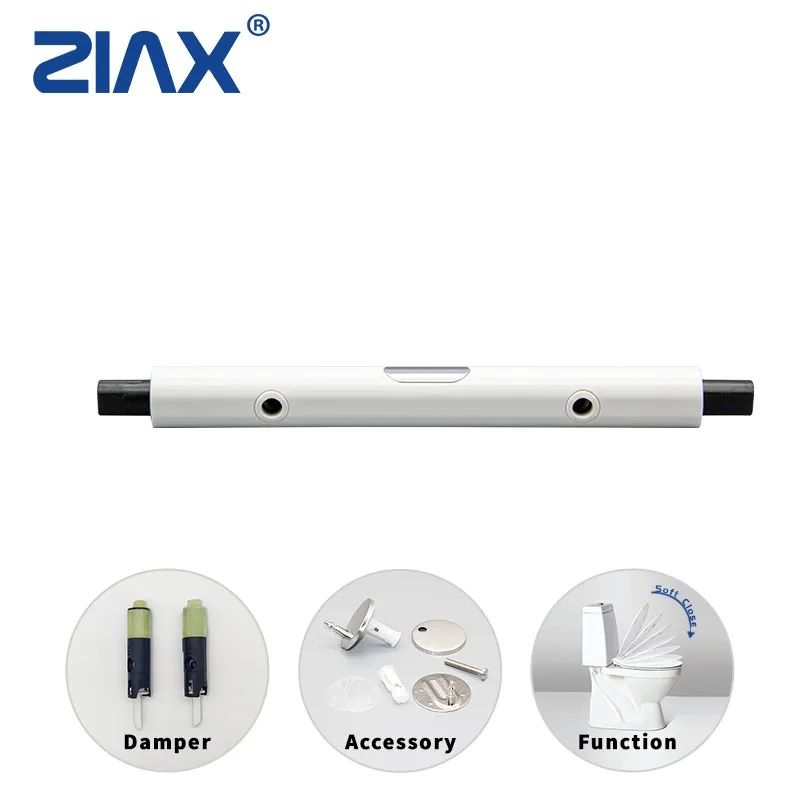

Ensemble charnière/amortisseur de siège de toilette de type tube A030
• Plage de couple de 1,0 à 3,5 N·m pour une fermeture configurée
• Angle d'ouverture et de fermeture répertorié de 0 degré à 110 degrés
• Spécifications de la coque et de l'arbre en PA66+50 %GF
• Taille indiquée de 18 à 20 mm ; vérifier la référence du dessin
• Vérifiez les interfaces d'extrémité et les positions de montage.
• Étiquettes, étiquettes et logos OEM sur commande
Envoyez demande
Description
Paramètres techniques
A030 / Composants de charnière de siège de toilette

Commande de fermeture en douceur de type tube pour les assemblages de charnières assortis

Notre ensemble de charnières d'amortisseur à tube A030 est une configuration de boîtier et d'arbre en PA66+50%GF pour les mécanismes de siège de toilettes qui nécessitent un mouvement de fermeture contrôlé. La plage de couple indiquée est de 1,0 à 3,5 N·m, avec un angle d'ouverture et de fermeture déclaré de 0 à 110 degrés et une plage de dimensions de 18 à 20 mm. Avant de choisir l'A030, adaptez l'assemblage complet du tube, les extrémités de sortie, les points de montage et le comportement de fermeture à la conception de votre siège et de votre couvercle de toilettes.

A030Modèle de produit
1.0–3.5 N·mPlage de couple répertoriée
0 degré –110 degrésAngle de déplacement indiqué
Géométrie et interface du tube

Vérifiez tout le tube de charnière, pas seulement le couple de l'amortisseur

L'A030 est présenté sous la forme d'un ensemble charnière de type tube avec des interfaces d'extrémité et des fonctionnalités de montage sur le corps. Pour un siège de toilette OEM, ces caractéristiques déterminent si le tube peut être positionné, fixé et connecté au siège mobile et au couvercle.

Cinq points d'interface à vérifier

  • Longueur hors tout :mesurer la longueur de bout en bout, y compris les interfaces de sortie.
  • Enveloppe corporelle :confirmer la signification et les données de mesure de la dimension indiquée de 18 à 20 mm.
  • Positions de montage :faire correspondre l'espacement des trous de fixation, le sens de fixation et le dégagement disponible.
  • Fin de la sortie :confirmer la forme de l'arbre, la profondeur d'engagement et la manière dont chaque côté entraîne la charnière.
  • Orientation des tubes :vérifiez l'installation gauche/droite, les butées mécaniques et le mouvement prévu du siège/couvercle.

Pour les pièces d'accouplement, comparez nosgamme de jeux de charnières pour sièges de toiletteset le prévuconception de siège de toilette.

A030 tube-style damper hinge assembly with end shafts and two mounting openings
Corps de tube et points de fixationFaites correspondre les connexions d'extrémité et les emplacements de fixation réels avant d'approuver un remplacement ou un nouvel assemblage.
Spécifications spécifiques au modèle

A030 Données techniques et éléments à confirmer

Les dimensions et les valeurs de couple A030 doivent être lues conjointement avec le dessin de la charnière correspondante. La taille d’un catalogue ne peut à elle seule confirmer l’interchangeabilité.

Paramètre Spécification A030 / vérification des achats
Modèle Ensemble de charnières d'amortisseur à tube A030
Construction Ensemble charnière/amortisseur à fermeture douce de type tube pour certains systèmes de siège de toilette
Matériau de la coque PA66 + 50 % de GF
Matériau de l'arbre PA66 + 50 % de GF
Dimension répertoriée 18 à 20 millimètres ; confirmer la dimension exacte référencée et les tolérances à partir d'un dessin
Couple 1,0 à 3,5 N·m ; sélectionner la configuration requise à l’aide d’un ensemble représentatif de charnières et de sièges
Angle d'ouverture/fermeture 0 degré – 110 degrés répertorié ; confirmer le déplacement réel et les arrêts assemblés
Sens CW/CCW Non établi à partir de la liste ; spécifier la direction requise pour chaque côté
Géométrie de l'interface d'extrémité Soumettre un dessin ou un échantillon de la pièce à assembler pour confirmer la forme de l'arbre, l'accouplement et la profondeur d'engagement
Cotes de fixation Confirmer la longueur totale du tube, l'espacement des trous de montage, la méthode de fixation et le dégagement d'installation
Conditions de fonctionnement Confirmer la température de fonctionnement, les charges du siège/couvercle, le temps de fermeture cible et les critères de durabilité avant l'approbation
Accessoires / étendue de la livraison Confirmez exactement quels tubes, amortisseurs internes, manchons, fixations et composants d'emballage sont inclus dans le devis.

L'ancienne liste mentionne plus de 50 000 cycles de fonctionnement, mais les limites de charge d'essai, de température, de fixation et d'acceptation ne sont pas établies ici. Acceptez tout objectif de cycle de vie et les enregistrements à l’appui pour la configuration spécifique de l’A030 avant l’achat.

Compatibilité d'installation

L'A030 fonctionnera-t-il avec votre siège et votre couvercle de toilettes ?

Two white tube-style toilet seat hinge assemblies with different end shaft and button configurations
Différentes configurations de tubes et d'extrémitésLes ensembles d'apparence similaire peuvent différer par le type d'arbre, les détails de montage et l'actionnement.

Le matériau du siège des toilettes ne détermine pas à lui seul si le jeu de charnières est adapté. A030 n’est candidat que lorsque la disposition des charnières, la géométrie de l’assemblage et la masse mobile sont compatibles avec ses interfaces de sortie et sa sélection de couple.

Vérifiez un véritable assemblage de siège

  • Poids du siège et du couvercle, séparément où ils se déplacent indépendamment.
  • Distance du centre de masse de chaque axe de charnière.
  • Angle d'ouverture maximal et déplacement jusqu'à la position complètement fermée.
  • Espace derrière le bol en céramique, positions des trous de fixation et obstructions arrière.
  • Couplage sortie gauche/droite et sens de la résistance lors de la fermeture.
  • Temps de fermeture requis à la température d'installation prévue.

Ne présumez pas que c'est bonlorsque le profil de l'arbre de sortie diffère, les points de montage ne peuvent pas être alignés ou la course assemblée dépasse le mécanisme prévu. Demandez un examen de l’interface avant de commander des échantillons.

Sélection fonctionnelle

Faites correspondre la résistance de fermeture au système de charnière complet

Une plage de couple nominal ne garantit pas un temps de fermeture particulier. Le poids du siège, la géométrie des charnières, la direction du mouvement et la température affectent le résultat assemblé. Nous vous recommandons de valider la configuration A030 choisie sur le siège et le couvercle des toilettes plutôt que de l'approuver à partir d'un chiffre de couple autonome.

Quand la résistance est trop élevée

Le couvercle peut se fermer trop lentement, hésiter ou s'arrêter avant d'atteindre le bol. Vérifiez ensemble la charge du siège, l’orientation de l’amortisseur et la sélection du couple.

Quand la résistance est trop faible

Le couvercle peut accélérer vers la fin de sa course et heurter le bol. Revérifiez l'angle de fermeture, les conditions de charge et la configuration du registre sélectionné.

Quand la direction ne correspond pas

Un amortisseur destiné à résister à un sens de rotation peut ne pas contrôler le mouvement de fermeture comme prévu s'il est installé dans l'orientation opposée.

Lorsque la géométrie du tube ne correspond pas

Des points de montage ou des connexions d'extrémité mal alignés peuvent empêcher l'installation même lorsque le couple indiqué se situe dans la plage cible.

Pour une explication technique de la résistance à la rotation, lisezcomment un amortisseur rotatif contrôle le mouvement de fermeture.

Options de modèle associées

A030 par rapport à d’autres configurations d’amortisseur de siège de toilette

L'A030 se distingue le plus clairement par sa présentation d'assemblage de type tube. Les amortisseurs rotatifs de type composant peuvent convenir à d'autres enveloppes de charnières, mais le chevauchement de couple répertorié n'en fait pas des remplacements instantanés.

Modèle / produit Référence répertoriée Question pertinente
Jeu de charnières d'amortisseur à tube A030 18 à 20 millimètres ; 1,0 à 3,5 N·m ; Coque et manche en PA66+50%GF Le tube complet, la disposition des trous de fixation et le raccord de sortie correspondent-ils ?
A025 Amortisseur compatible PP 20 millimètres ; 1,0 à 3,5 N·m ; Composants PA66+50 %GF Interface de composant versus emballage de type tube ; vérifier le manchon d'accouplement et la direction.
Jeu d'amortisseurs rotatifs RDZ163H-200 20 millimètres ; 1,0 à 3,5 N·m ; 0 degré –110 degrés L'arbre, le dispositif de support et le boîtier de l'amortisseur sont-ils adaptés à la charnière prévue ?
Amortisseur de fermeture douce 2038 UF 22 millimètres ; 1,0 à 3,0 N·m ; 0 degré –110 degrés Les différentes tailles de boîtier et interfaces de sortie sont-elles compatibles avec votre assemblage ?

Pour d'autres options de composants compatibles, comparez legamme de produits d'amortisseursou lecatégorie d'amortisseur rotatif.

Vérification en usine et approbation des échantillons

Confirmer la géométrie, la fonction de fermeture et les conditions de test

Avant d'approuver la production de l'A030, notre équipe d'usine peut examiner les détails d'assemblage demandés et les exigences de test avec vos dessins et échantillons. Le plan de réception doit couvrir à la fois le composant tubulaire et le mécanisme du siège des toilettes installé.

  • Matériau et dimensions :vérifier la configuration spécifiée en polymère renforcé, les diamètres des clés et les positions de fixation.
  • définir une vitesse de test, un angle, une orientation CW/CCW et une plage de couple admissible.
  • Ajustement de montage :assemblez le tube avec les embouts de charnière réels et vérifiez s'il y a un grippage ou une interférence.
  • Performance de clôture :vérifier le comportement du siège/couvercle sur un ensemble installé représentatif.
  • Durabilité:confirmer l'objectif du cycle, la charge appliquée, la température et les critères de réussite/échec avant de faire une réclamation à vie.
  • Contrôle d'expédition :confirmer la version de l'assemblage, l'échantillon approuvé, l'emballage, l'étiquetage et la portée du dossier d'inspection.

LeNorme de gestion de la qualité ISO 9001concerne les processus de qualité organisationnels ; il ne s'agit pas d'une certification spécifique à un produit ni d'une note de performance A030.

ZIAX mechanical test bench with twin fixtures and control displays for damper component evaluation
Appareil de test d'amortisseurSpécifiez les limites de charge, de vitesse de rotation, d’angle et d’acceptation pour votre assemblage A030.
OEM et achats en gros

Acceptez une configuration A030 avant de confirmer la commande

En tant que fabricant d'articles sanitaires basé en Chine, nous prenons en charge les demandes d'ensembles de charnières d'amortisseurs à tubes impliquant des interfaces d'assemblage définies, l'examen d'échantillons et l'identification OEM. Pour les distributeurs et les marques comparant un fournisseur, la configuration mécanique approuvée est plus importante qu'une seule apparence au catalogue.

Ce qui peut être discuté pour les commandes OEM

  • Couple cible et exigences d’assemblage de charnière correspondantes.
  • Spécifications des étiquettes, étiquettes et logos pour la commande.
  • Présentation de la couleur ou de la surface demandée, sous réserve de confirmation de la configuration.
  • Unités d'emballage, marquages ​​sur carton et tous composants de montage inclus.
  • Quantités d'échantillons, volume de commande, pays de destination et calendrier de production.

Envoyez un dessin ou un échantillon de charnière d'accouplement lorsqu'un changement d'arbre ou d'outillage est nécessaire. La faisabilité, la portée de l'outillage, le MOQ et le calendrier doivent être confirmés avec le devis plutôt que supposés à partir d'autres modèles.

Three tube-type toilet seat damper hinge assemblies in black white and grey finishes
Exemples d'apparence de charnière tubulaireConfirmez la finition, la conception de l'extrémité de l'arbre et les accessoires inclus pour la commande A030 spécifique.
01Partagez le design de la charnière

Dessin, photos, enveloppe du tube, positions des trous et géométrie de l'arbre d'accouplement.

02Définir des critères de fonctionnement

Masse du siège/couvercle, direction, angle, couple cible et temps de fermeture.

03Approuver l'échantillon

Vérifiez l'ajustement du montage et le mouvement de fermeture sur l'assemblage réel.

04Libérer la commande

Confirmez l'emballage, l'identification, la quantité, la destination et la portée de l'inspection.

Demande spécifique au modèle A030

Demander un examen et un devis de l'ajustement de la charnière A030

Incluez le modèle A030, le matériau et le poids du siège/couvercle, les dessins clairs des charnières, les dimensions des tubes et des fixations, le comportement CW/CCW souhaité, le couple ou le temps de fermeture cible, la quantité commandée, le pays de destination et toute exigence en matière de logo ou d'emballage.

Envoyer les spécifications A030 pour un devis
A030 questions d'achat

Foire aux questions

À quoi fait référence la dimension 18-20 mm A030 ?+

La liste A030 donne 18 à 20 mm sans dessin d'interface dimensionné complet. Confirmez les données de mesure, le diamètre ou la caractéristique impliquée, la longueur totale du tube et les tolérances par rapport au dessin du fournisseur avant d'utiliser cette valeur pour la conception de l'installation.

Le A030 peut-il remplacer un amortisseur rotatif A025 ?+

Non basé uniquement sur le couple indiqué. A030 est un ensemble charnière de type tube, tandis que A025 est répertorié comme composant d'amortisseur rotatif compatible PP. Comparez la cavité de montage, les connexions d'extrémité, la direction et la courbe de fermeture assemblée avant d'approuver un remplacement.

Comment puis-je choisir un couple compris entre 1,0 et 3,5 N·m ?+

Indiquez la masse du siège et du couvercle, la géométrie du centre de masse, l'angle d'ouverture, la direction et le comportement de fermeture cible. Testez la configuration d'amortisseur proposée sur votre ensemble de charnière réel ; la gamme du catalogue n’identifie pas un seul réglage de couple universel.

Les manchons de fixation et les attaches sont-ils inclus avec l'A030 ?+

L’étendue exacte de la fourniture doit être indiquée sur le devis. Demandez-nous de détailler l'ensemble de tubes, tous les composants d'amortissement internes, les manchons d'extrémité, le matériel de montage et l'emballage afin que les échantillons et les commandes de production correspondent.

Le jeu de charnières A030 peut-il être fourni avec des étiquettes OEM ou un logo d'identification ?+

Notre liste de produits A030 comprend les demandes de renseignements sur les étiquettes, les étiquettes et les logos OEM. Envoyez les illustrations, les exigences de placement, les couleurs, la quantité et le plan d'emballage afin que les processus disponibles et les conditions de commande puissent être confirmés.

Quelles informations sur les tests et la livraison dois-je demander pour une commande A030 ?+

Convenez des critères de couple et de mouvement de fermeture, de la température, de la charge appliquée, de la méthode de cyclage, de l'approbation des échantillons et des preuves d'inspection. Confirmez séparément le délai de production, l'emballage et la destination indiqués ; une estimation de site Web ne constitue pas un engagement ferme d’expédition.

Ressources produits associées :options d'amortisseur de siège de toilette, sélection du jeu de charnièresetcontacter ZIAX.
